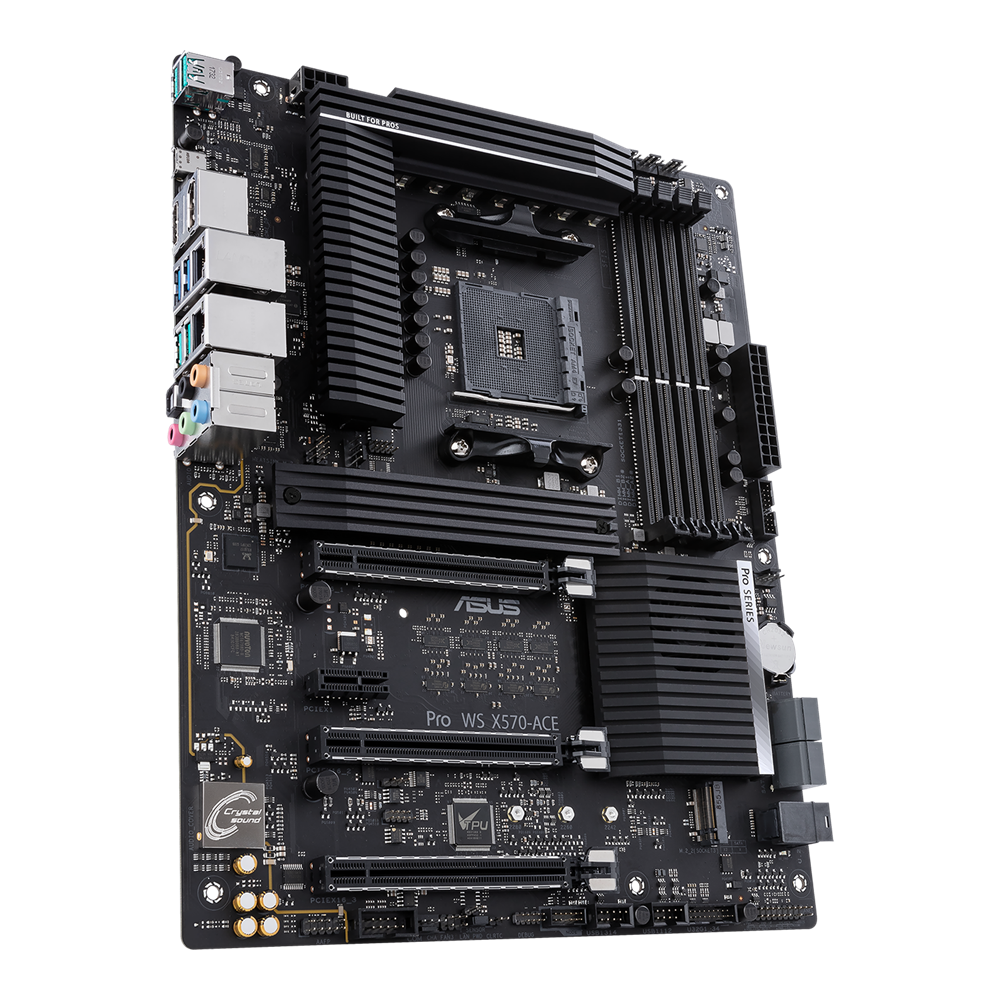

Pro WS X570-ACE

Pro WS X570-ACE

Материнская плата для рабочих станций: платформа AMD AM4, чипсет X570, три слота PCIe 4.0 x16, два Ethernet-контроллера (Realtek и Intel), поддержка памяти DDR4 с коррекцией ошибок, два порта M.2, интерфейс U.2, программное обеспечение ASUS Control Center
  • Три слота PCIe 4.0 x16 с возможностью работы в режиме x8/x8/x8
  • Поддержка модулей памяти с коррекцией ошибок
  • Программное обеспечение ASUS Control Center и два порта Gigabit Ethernet: централизованное администрирование по внешнему каналу
  • Современные интерфейсы: два порта M.2 (64 Гбит/с), U.2, USB 3.2 Gen1 (разъемы Type-A и Type-C)
  • Высокоэффективный металлический радиатор для охлаждения элементов системы питания
OP product mainImage
Prime
Материнские платы для рабочих станций

Материнские платы ASUS серии Pro Workstation разработаны для профессиональных приложений в таких сферах как обучение нейросетей, анимация, трехмерное моделирование, производство мультимедийного контента. Гибкость в расширении конфигурации компьютера, великолепная производительность и безупречная надежность делают их идеальным выбором для творческой работы. К каждой плате прилагается программное обеспечение для централизованного администрирования по внешнему каналу – эффективное и выгодное решение для корпоративных пользователей.

1 5 X USB 3.2
Gen 2 (4A1C)

2 Display Port

3 HDMI

4 Ethernet
(контроллер Intel)

5 Ethernet
(контроллер Realtek)

6 8-канальный звук

7 PCI Express 4.0
2-Way SLI™
3-Way Crossfire™

8
Аудиосистема
Crystal Sound 3
  • Кодек Realtek S1220A
  • Высококачественные
    японские конденсаторы

9 Разъем ProCool II

10 Радиатор системы питания с тепловой трубкой

11 4 слота DIMM, DDR4, до 128 ГБ

12 Разъем AM4 для процессоров AMD Ryzen 3-го поколения

13 Слот M.2 (22110, режимы SATA и PCIe 4.0 x4)

14 Чипсет AMD X570

15 4 порта SATA 6 Гбит/с

16 Слот M.2 (2280, PCIe 4.0 x2)

17 Порт U.2 (поддержка NVMe-устройств)

18 4 фронтальных порта USB 3.2 Gen1
4 фронтальных порта USB 2.0

Для рабочих станций

Многопроцессорные графические конфигурации

При использовании процессора с 24 линиями PCIe три слота PCIe x16, имеющиеся на материнской плате, будут работать в режиме x8/x8/x8. В них можно установить сразу три видеокарты и объединить те в одну мощную графическую подсистему, чтобы добиться экстремально высокой производительности в целом ряде задач, таких как трехмерный рендеринг, научное и финансовое моделирование, обучение нейронных сетей.

Производительность в тесте 3DMark
3 видеокарты
15272
2 видеокарты
11558
*Процессор: AMD Ryzen третьего поколения | Материнская плата: Pro WS X570-ACE| Память: DDR4-3200 (4 модуля) | Операционная система: Windows 10 (64-битная)

Создание цифрового контента

Глубокое обучение нейросетей

Классические дата-центры

Кронштейн 2-way VGA Holder

Практичное решение

В комплект поставки материнской платы Pro WS X570-ACE входит эксклюзивный кронштейн для двух видеокарт. Он предназначен для дополнительного крепления массивных флагманских моделей, а также установки еще одного системного вентилятора диаметром до 120 мм. Таким образом, этот практичный аксессуар позволяет снизить вероятность физических повреждений компонентов рабочей станции и улучшить их охлаждение.

* Рекомендуется использовать видеокарты размером не более 12,90 см по ширине и 5,90 см по высоте.

ASUS Control Center Express

Централизованное администрирование

Программное обеспечение ASUS Control Center Express предлагает удобный централизованный интерфейс для управления компьютерной инфраструктурой на базе оборудования ASUS. Оно работает независимо от операционной системы, используя Ethernet-контроллер материнской платы в качестве внешнего канала. Среди его возможностей имеются следующие: удаленная перезагрузка, обновление и настройка BIOS, установка операционной системы, удаленная диагностика и т.д.

* Для работы всех функций приложения ASUS Control Center Express необходимо обновить прошивку BIOS до последней версии. Для этого воспользуйтесь утилитой ACCE FW Updater, которая доступна на странице техподдержки данного продукта на официальном сайте ASUS.
Гибкая настройка

Оперативная память: быстрее и надежнее

Материнская плата Pro WS X570-ACE поддерживает модули памяти с коррекцией ошибок, что делает ее идеальным решением для систем, от которых требуется стабильная работа в режиме 24/7.

Технология OptiMem

Оптимизированная разводка слотов DIMM

Оптимизированная разводка слотов памяти (технология OptiMem) позволяет с максимальным эффектом задействовать архитектуру AMD Infinity Fabric. Результат – поддержка модулей памяти с высокой частотой и низкой латентностью.

Выгода от OptiMem:
ASUS OptiMem
53,12 В*пс
Референсная модель
72,51 В*пс
26%
Уменьшение перекрестных помех
Преимущества OptiMem:
  • Улучшенная стабильность и совместимость модулей памяти
  • Позволяет использовать меньшие тайминги при аналогичном напряжении
  • Повышенный частотный потенциал модулей памяти

Протестировано в приложении Synopsys HSPICE

Оптимизированная система питания

Процессоры AMD Ryzen третьего поколения обладают большим числом ядер и обмениваются данными на большей скорости, чем их предшественники, а значит и требуют больше электроэнергии. Материнская плата Pro WS X570-ACE способна обеспечить надлежащие условия для их работы за счет оптимизированной системы питания.

  • Разъем питания ProCool II
  • Силовые модули IR3555
  • Сплавные дроссели
  • Долговечные конденсаторы
  • 8-слойная печатная плата

Разъем питания ProCool II

Разъем ProCool II представляет собой улучшенный 8-контактный разъем питания стандарта EATX. Наделенный металлической защитной рамкой и цельными контактами, он обеспечивает надежное подключение кабелей, пониженное сопротивление и улучшенное рассеяние тепла. Разъем сопровождается светодиодным индикатором, который предупредит о неправильном подключении кабеля.

Силовые модули IR3555

В системе питания процессора, реализованной на материнской плате Pro WS X570-ACE по схеме 12+2, применяются силовые модули IR3555, каждый из которых включает в себя драйвер, нижний и верхний MOSFET-ключи. Благодаря такой интеграции компонентов достигаются повышенные мощность и эффективность, которых требуют современные процессоры с большим числом ядер.

Сплавные дроссели

Мощная система питания, реализованная на плате Pro WS X570-ACE для поддержки новейших процессоров AMD, требует надлежащего охлаждения, поэтому на ее компонентах располагается большой радиатор с высокоэффективным термоинтерфейсом.

Долговечные конденсаторы

Компания ASUS применяет в своих продуктах отборные конденсаторы, которые способны работать дольше и при более сложных условиях, чем стандартные.

8-слойная печатная плата

Многослойная конструкция печатной платы облегчает отвод тепла от компонентов, тем самым увеличивая частотный потенциал процессора при разгоне.

Безупречная надежность

Безупречная надежность

Материнская плата Pro WS X570-ACE предлагает гибкие средства управления системой охлаждения компьютера, которые доступны через интерфейс UEFI BIOS и специальную утилиту Fan Xpert 4.

Активное охлаждение чипсета
Активное охлаждение чипсета

Активное охлаждение чипсета

Шина PCIe 4.0 увеличивает объем данных, обрабатываемых чипсетом, что в конечном итоге приводит к повышению его температуры. Вот почему на плате Pro WS X570-ACE чипсетный радиатор дополнен отдельным вентилятором.

Чипсетный радиатор с вентилятором:

  • Вентилятор Delta Superflo: Малошумный вентилятор использует долговечный подшипник, рассчитанный на 60 тысяч часов работы (L10*).
  • Воздуховод: Специальный воздуховод концентрирует поток воздуха на ребрах радиатора, помогая вентилятору развить более высокое статическое давление.
  • Радиатор с ребрами: Благодаря оребренной поверхности радиатора увеличивается общая площадь теплорассеивания и оптимизируется прохождение воздушного потока от вентилятора.

    * Ресурс подшипника по методике L10 рассчитывается как количество часов, которые успешно прослужат 90% его экземпляров.

Радиатор системы питания
Радиатор системы питания

Радиатор системы питания

Новейшие процессоры AMD Ryzen отличаются немалым энергопотреблением, а это означает высокую нагрузку на элементы системы питания. Именно поэтому на материнской плате Pro WS X570-ACE эти компоненты снабжены массивным радиатором с тепловой трубкой – его большая площадь гарантирует эффективное охлаждение. За отвод тепла от чипсета отвечает еще один радиатор, снабженный вентилятором.

Для работы в режиме 24/7
Для работы в режиме 24/7

Для работы в режиме 24/7

Строгие тесты качества

Чтобы обеспечить возможность круглосуточной работы компьютера, материнская плата должна выдерживать экстремальные окружающие условия. Вот почему каждая модель тестируется специалистами ASUS при температуре воздуха до 45° и влажности до 80%.

Технология SafeSlot
Технология SafeSlot

Технология SafeSlot

Защита слотов расширения

SafeSlot – это особый способ крепления слота PCIe на основе дополнительных внутренних металлических элементов, которые обеспечивают большую прочность и устойчивость к деформациям при установке и извлечении плат расширения.

Ускорение компьютера

Турбо-процессор TPU служит для управления напряжением и мониторинга при разгоне компьютера.

Высокая энергоэффективность

Специальный EPU-процессор от ASUS оптимизирует энергопотребление компьютера, позволяя достичь существенной экономии электричества. Он поддерживает особый режим работы, в котором отключается питание от неиспользуемых контролеров периферийных устройств.

Для водяного и воздушного охлаждения

Утилита Fan Xpert 4 позволяет регулировать скорость вращения системных вентиляторов в зависимости от уровня загрузки и температуры компонентов компьютера. Пользуясь гибкими настройками, можно легко обеспечить эффективное охлаждение при минимальном уровне шума.

Цифровая регулировка

Данная материнская плата предоставляет пользователю возможность гибкой настройки параметров стабилизатора напряжения Digi+.

Цель – холод!

Цель – холод!

Гибкая настройка охлаждения

Материнская плата Pro WS X570-ACE предлагает гибкие средства управления системой охлаждения компьютера, которые доступны через интерфейс UEFI BIOS и специальную утилиту Fan Xpert 4.

Каждый вентиляторный разъем может регулироваться на основе данных от трех термодатчиков. Более того, утилита Fan Xpert 4 позволяет задавать температуру некоторых видеокарт ASUS в качестве базиса для изменения скорости вращения системных вентиляторов.

Разъем для необслуживаемых систем водяного охлаждения с регулировкой по ШИМ/напряжению.

Материнская плата умеет автоматически определять тип регулировки подключенного вентилятора (ШИМ или изменение напряжения питания).

На каждом разъеме для вентиляторов реализована защита от перегрева и перегрузки по току.

Радиатор M.2

Охлаждение твердотельного накопителя

Чтобы обеспечить стабильную работу твердотельного накопителя, который вставляется в слот M.2, на материнской плате имеется специальный радиатор, значительно понижающий его температуру под высокой нагрузкой.

Современные интерфейсы

M.2 & U.2

Встроенные интерфейсы M.2 и U.2

На плате Pro WS X570-ACE реализованы передовые интерфейсы M.2 и U.2 с пропускной способностью 64 Гбит/с (режим PCIe 4.0 x4) – идеальный вариант для подключения системного накопителя.

Интерфейс USB 3.2 Gen2

Удобство подключения

Данная материнская плата наделена пятью USB-портами стандарта USB 3.2 Gen2 с пропускной способностью 10 Гбит/с. Они представлены четырьмя традиционными разъемами Type-A, обеспечивающими совместимость с устройствами предыдущих поколений, и одним обратимым разъемом Type-C.

Armoury Crate

Приложение Armoury Crate – это портал в мир продуктов ASUS. Через него можно быстро обновить драйверы и BIOS, а его удобный интерфейс легко настраивается на показ нужной информации, например о программных патчах, связанных с безопасностью.

Драйверы и руководство
Новости
Управление профилем

Пятисторонняя оптимизация

Настройка системы одним щелчком мыши!

Найти правильные настройки компьютера для конкретных сценариев работы стало предельно просто – достаточно воспользоваться функцией пятисторонней оптимизации от ASUS.

Удобная утилита автоматически оптимизирует параметры разгона и охлаждения под конфигурацию вашего компьютера.

Вентиляторы работают на невысокой скорости при запуске обычных приложений, чтобы минимизировать шум, но ускоряются с ростом нагрузки на центральный или графический процессоры.

Стресс-тест позволяет проверить стабильность работы компьютера под увеличенной нагрузкой на центральный процессор или оперативную память.

Аудиосистема Crystal Sound 3

Безупречный звук для мультимедийных приложений.

Электроизоляция

Разделение аналоговой и цифровой секций с целью минимизации помех.

Раздельная разводка аудиоканалов

Для уменьшения уровня перекрестных помех.

Встроенный усилитель

Способен «прокачать» наушники с высоким импедансом без урезания самых высоких или низких частот.

Японские конденсаторы

Вносят неоценимый вклад в обеспечение высокого качества звука.

Чипсет AMD X570 Чипсет AMD X570 поддерживает 16 линий PCIe 4.0/3.0, порты USB 3.2 Gen2 (10 Гбит/с) и SATA 6 Гбит/с для подключения периферийных устройств, а также обеспечивает широкие возможности по разгону процессоров AMD для разъема AM4. Кроме того, он оптимизирован под использование многопроцессорных графических конфигураций, собранных по технологиям NVIDIA SLI или AMD CrossFireX.

Разъем AM4 для процессоров AMD Данная материнская плата совместима с процессорами AMD Ryzen (3-го и 2-го поколений) и Ryzen с графическим ядром Radeon Vega (2-го и 1-го поколений), которые устанавливаются в разъем AM4. Насчитывая до 16 ядер, изготовленных по технологии 7 нм, модели серии Ryzen 3-го поколения воплощают инновационную микроархитектуру Zen. Процессоры AMD для разъема AM4 поддерживают интерфейс USB 3.2 Gen2 (10 Гбит/с), 16 линий PCI Express 4.0/3.0 и двухканальную оперативную память DDR4.
