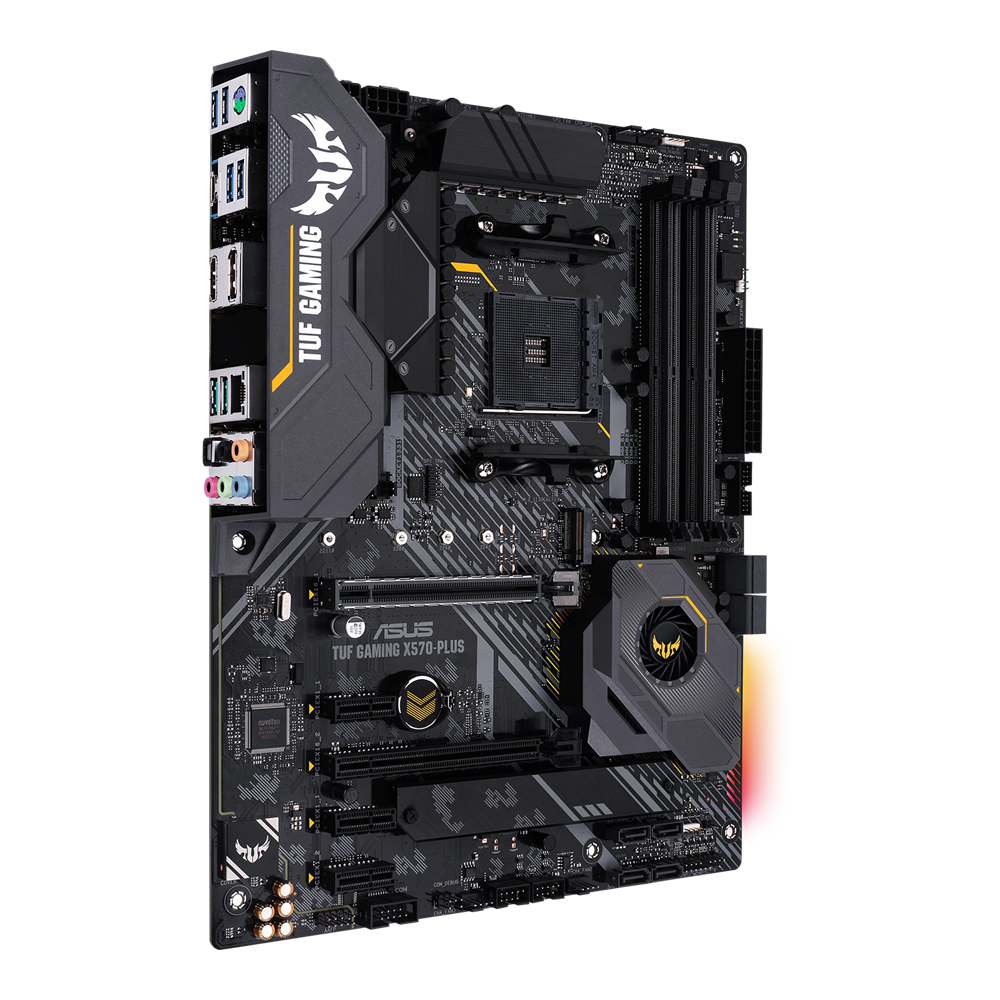

TUF GAMING X570-PLUS
TUF GAMING X570-PLUS
- Процесорний роз’єм AM4: для процесорів AMD Ryzen 2-го і 3-го поколінь
- Вдосконалена система живлення: 12 + 2 фази з силовими модулями Dr. MOS, роз’єми живлення ProCool II, довговічні дроселі й конденсатори серії TUF
- Повноцінне охолодження: чипсетний радіатор із вентилятором, радіатор системи живлення, радіатор для пристрою у слоті M.2, роз’єм вентилятора з регулюванням від графічного процесора, утиліта керування Fan Xpert 4
- Сучасні інтерфейси: PCIe 4.0, M.2, USB 3.2 двох типів (Type-A і Type-C)
- Мережевий контролер Realtek® L8200A (Gigabit Ethernet), ексклюзивні технології TUF LANGuard і TurboLAN
- Високоякісний звук: аудіокодек SupremeFX S1220A, співвідношення сигнал-шум (SNR) на лінійному аудіовиході – 108 дБ, на лінійному вході – 103 дБ.
- Повноколірне підсвічування Aura Sync з можливістю синхронізації з сумісними компонентами та світлодіодними стрічками
- TUF Gaming Alliance: партнерська екосистема ASUS, що гарантує сумісність компонентів і додаткову естетику готового рішення
НЕПЕРЕВЕРШЕНА НАДІЙНІСТЬ
Материнська плата TUF Gaming X570-Plus розкриває всі основні можливості новітньої платформи AMD, доповнюючи їх ексклюзивними геймерським функціями й надійністю, перевіреною часом. Відбірна елементна база, вдосконалена система живлення та сумісність із різними системами охолодження – ця материнська плата надає все для того, щоб отримати гарантовану стабільність і максимальну швидкодію в іграх.
Під час створення ПК з використанням материнської плати серії TUF Gaming ви також отримуєте переваги альянсу TUF Gaming Alliance, у межах якого компанія ASUS співпрацює з надійними галузевими партнерами з метою забезпечити легкість складання, гарантовану сумісність компонентів і додаткову естетику готового рішення.
«Броня» TUF Gaming
USB 3.2 Gen 2 Type-C™
USB 3.2 Gen 1
DisplayPort
Порт HDMI
USB 3.2 Gen 2
Мережевий контролер Realtek® L8200A
Утиліта Turbo LANЗвук
2 x PCIe 4.0 x16
・ 2-Way CrossFireX™
・ ASUS SafeSlotАудіокодек Realtek® S1200A
Просторове звучання DTS Custom
для ігрових гарнітур
Захисний екран TUF
Екранування
Поділ аудіоканалів
Високоякісні японські конденсаториРоз'єм ProCool
Dr. MOS
DDR4
Роз’єм для адресованих світлодіодних стрічок другого покоління
Процесорний роз'єм AMD AM4
2 x USB 3.2 Gen 2 для передньої панелі
2 x M.2 x4 (режими PCIe Gen 4 та SATA)
8 x порти SATA 3.0
Чипсет AMD X570
Підсвічування Aura Sync
2 роз’єми для RGB-стрічок
4 x Front USB 2.0 для передньої панелі
ВИСОКА ПРОДУКТИВНІСТЬ
Оновлена підсистема живлення та сумісність із різними системами охолодження з урахуванням потреб сучасних процесорів AMD, підтримка високошвидкісної пам’яті й сучасних накопичувачів – материнська плата TUF Gaming X570-Plus стане ідеальним фундаментом для складання комп’ютера з багатоядерним процесором AMD.
Підсистема живлення
Dr. MOS
У системі живлення TUF Gaming X570-Plus, реалізованої за схемою 12 + 2 фаз живлення, застосовуються силові модулі Dr. MOS, кожен із яких містить драйвер, а також MOSFET-ключі верхнього й нижнього плеч. Завдяки такій інтеграції компонентів досягається підвищений ККД системи живлення.
6-ШАРОВА МАТЕРИНСЬКА ПЛАТА
Багатошарова конструкція друкованої плати полегшує відведення тепла від компонентів, тим самим збільшуючи частотний потенціал процесора під час розгону.
Роз'єми ProCool
УДОСКОНАЛЕНІ 4- та 8-КОНТАКТНІ РОЗ'ЄМИ EATX
・ Надійність і довговічність.
・ Знижений опір і поліпшене розсіювання теплоти.
Спеціальні роз'єми живлення ProCool забезпечують надійне підключення кабелів, що йдуть від блоку живлення, знижений опір і поліпшене розсіювання тепла.
КОМПОНЕНТИ TUF
ДРОСЕЛІ TUF
Подають центральному процесору максимально стабільний струм, що покращує загальну надійність роботи комп’ютера.
КОНДЕНСАТОРИ TUF
На 20% вище стійкість до високих температур, у 5 разів збільшений термін служби.
Стабілізатор напруги Digi+
Стабілізатор Digi+ забезпечує високу ефективність, надійність та стабільність живлення за будь-яких навантажень.
Ефективне охолодження
1. Радіатор VRM
Великий і масивний радіатор встановлений у зоні розміщення модуля стабілізатора напруги та дроселів.
1. Термоінтерфейс
Для передачі тепла від силових елементів до радіатора використовується високоефективний термоінтерфейс.
2. РАДІАТОР ЧИПСЕТА З ВЕНТИЛЯТОРОМ
Радіатор чіпсета з окремим вентилятором гарантує стабільну роботу системи.
3. Радіатор M.2
Завдяки спеціальному радіатору твердотільний накопичувач, установлений у слот M.2, зможе показати свою максимальну продуктивність без загрози перегрівання.
Радіатор чипсета з вентилятором
Шина PCIe 4.0 збільшує обсяг даних, які обробляються чипсетом, що в кінцевому підсумку призводить до підвищення його температури. Ось чому на платі TUF Gaming X570-Plus чипсетний радіатор, доповнений окремим вентилятором.
СПЕЦІАЛЬНИЙ ВЕНТИЛЯТОР DELTA SUPERFLO
Спеціально виготовлений для цієї плати малошумний вентилятор має міцний підшипник із номінальною довговічністю (L10*) 60 000 годин.
ПОВІТРОПРОВІД
Спеціально розроблений повітропровід допомагає вентилятору створювати статичний тиск і підсилювати повітряний потік, що проходить через ребра радіатора.
РАДІАТОР ІЗ РЕБРАМИ
Ребра радіатора мають таку щільність, за якої забезпечується максимальна площа розсіювання тепла й низький опір повітрю, що виходить зовні.
*L10 – це номінальна довговічність, яка відповідає очікуваному терміну служби 90% від усієї кількості підшипників партії до появи перших ознак втоми матеріалу.
ГНУЧКЕ КЕРУВАННЯ ВЕНТИЛЯТОРАМИ
Материнська плата TUF Gaming X570-Plus забезпечує всебічний контроль роботи вентиляторів як за допомогою інтерфейсу утиліти Fan Xpert 4 , так і через UEFI BIOS.
- Декілька джерел даних про температуру
- Роз'єм для підключення помпи
- Роз’єми 4-контактних вентиляторів (ШІМ/напруга)
- Автоматичний захист
Кожен роз’єм може бути налаштований для моніторингу та реагування на моніторингу трьох заданих користувачем термосенсорів для регулювання охолодження в залежності від робочого навантаження. Керується через Fan Xpert 4 або UEFI.
Повний контроль за роботою помпи (з підтримкою ШІМ-керування та постійної дії). Підходить як для стандартних, так оригінальних рідинних систем охолодження.
-
Кожен вентиляторний роз’єм плати підтримує автоматичне визначення типу вентилятора (регулюються за ШІМ або напругою).
-
Окрема інтегральна схема, призначена для захисту всіх вентиляційних роз’ємів від перегріву й перевантаження за струмом.
Два роз’єми M.2 (PCIe 4.0)
Завдяки наявності двох роз’ємів M.2, розрахованих на пристрої формату до 22110, що працюють у режимі PCIe 4.0, користувач може не тільки підключити сучасні твердотільні накопичувачі на високій швидкості, але й об’єднати їх у RAID-масив.
* Фактична швидкість передачі даних відрізняється від теоретичної.
ASUS OPTIMEM
ОПТИМІЗОВАНЕ РОЗВЕДЕННЯ СЛОТІВ DIMM
За рахунок оптимізованого розведення доріжок слотів пам'яті (технологія OptiMem) досягається стабільна робота модулів пам'яті на високих частотах і розкривається повний потенціал архітектури AMD Infinity Fabric.
Переваги ASUS OptiMem:
Переваги ASUS OptiMem:
Покращена стабільність і гарантована сумісність модулів пам'яті
Зниження затримок під час звернення до пам’яті за еквівалентної напруги
Покращений запас регулювання частоти пам’яті
Тест здійснено за допомогою симулятора електронних схем Synopsys HSPICE
ДЛЯ КОМП'ЮТЕРНИХ ЕНТУЗІАСТІВ
Систему, зібрану на основі материнської плати серії TUF Gaming, без зусиль зможе налаштувати навіть користувач-початківець. Завдяки широкій екосистемі TUF Gaming Alliance гарантується повна сумісність компонентів і периферії від численних партнерів ASUS з платами TUF Gaming.
TUF Gaming Alliance
TUF Gaming Alliance – це альянс, в рамках якого компанія ASUS взаємодіє з основними виробниками комп'ютерних компонентів із метою забезпечити гарантовану сумісність материнських плат та широкого асортименту компонентів: комп'ютерних корпусів, блоків живлення, кулерів, комплектів пам'яті тощо. Кількість учасників TUF Gaming Alliance та спектр запропонованих ними компонентів постійно зростає. Дізнатися більше
ЗАХИСТ TUF
Технологія SafeSlot
SafeSlot – це розроблена ASUS конструкція слотів PCIe, що відзначається покращеною міцністю та забезпечує посилений затиск відеокарти. Слот SafeSlot виготовлений із використанням нового процесу лиття під тиском, під час якого він отримує металевий каркас, що міцно закріплює слот на материнській платі за допомогою додаткової пайки.
ТЕХНОЛОГІЯ ESD GUARDS
Для захисту від електростатичного розряду ASUS використовує спеціальну захисну схему, здатну витримувати розряд до 10 кВ через повітря та до 6 кВ при контакті (індустріальний стандарт – +/–6 кВ і +/–4 кВ відповідно)..
Роз’єми для миші і клавіатури
Додаткові захисні схеми.
ЗАХИСТ ВІДЕОІНТЕРФЕЙСІВ
Додаткові TVS-діоди для захисту роз'ємів відеоінтерфейсів.
Порти USB
Захист за допомогою TVS-діодів.
Технологія TUF LANGuard
Роз’єм дротової мережі на цій материнській платі оснащується спеціальним захистом від статичної електрики та перепадів напруги TUF LANGuard.
ЗАХИСТ ВІД ПЕРЕВАНТАЖЕННЯ ЗА СТРУМОМ
Для запобігання перевантаженню за струмом та коротким замиканням на материнській платі використовуються вбудовані запобіжники. Вони захищають усі компоненти пристрою, починаючи з периферійних роз'ємів і закінчуючи слотами пам'яті.
ЗАДНЯ ПАНЕЛЬ ІЗ НЕРЖАВІЮЧОЇ СТАЛІ
Задня панель материнських плат серії TUF Gaming виготовляється з нержавіючої сталі, покритої тонким шаром оксиду хрому, який володіє антикорозійними властивостями. Завдяки цьому похвалитися довгим терміном служби. Материнські плати серії успішно пройшли 72-годинні випробування в соляному тумані, у той час як продукція інших виробників витримує лише 24 години роботи в таких умовах.
Armoury Crate
Програма Armoury Crate – це єдиний центр керування сумісними ігровими пристроями. У його інтуїтивно зрозумілому інтерфейсі представлені різні налаштування, пов’язані з підсвічуванням (можна задати візуальні ефекти й синхронізувати їх між різними пристроями за допомогою технології Aura Sync), апаратними параметрами (наприклад, для персоналізації клавіатури й миші), розгоном та охолодженням. Крім того, в ньому є спеціальні розділи для перегляду новин ігрового співтовариства та реєстрації куплених пристроїв.
-
AURA SYNC
-
ДРАЙВЕРИ Й ПОСІБНИКИ
-
СПІВТОВАРИСТВО ГЕЙМЕРІВ
-
КЕРУВАННЯ ПРОФІЛЯМИ
Повне занурення в ігровий світ
Материнська плата TUF Gaming X570-Plus є відмінною основою для складання високопродуктивного геймерського ПК, яку доповнюють функції для підвищення ігрового комфорту: високошвидкісний мережевий контролер, який мінімізує затримки в онлайн-іграх, якісна аудіосистема, що поліпшує геймплей у шутерах, і вбудоване RGB-підсвічування, яке може бути синхронізовано із сумісними аксесуарами.
КОНТРОЛЛЕР GIGABIT ETHERNET
Ексклюзивний мережевий контролер Realtek® L8200A стандарту Gigabit Ethernet створений для онлайн-ігор без «лагів». Швидке й надійне дротове з’єднання якнайкраще пристосоване до вимог сучасних ігор.
Turbo LAN
Оптимізація параметрів мережі для ігор без «лагів»
Утиліта Turbo LAN з технологією керування мережевим трафіком cFosSpeed дозволяє легко зменшити «лаги» під час гри через Інтернет за допомогою зручного програмного інтерфейсу. Для зручності налаштування вона має спеціальний геймерський режим, в якому всі ігрові дані будуть мати максимальний пріоритет під час передачі через мережу.
- 1
- 2
- 3
- 4
Моніторинг швидкості в реальному часі
Групування списку вподобаного
Миттєве встановлення максимального пріоритету
Вибір пріоритету для прискорення роботи програми
Ігровий звук
КОДЕК REALTEK® S1200A
- 1
- 2
- 3
- 4
-
Захисний екран
Електромагнітне екранування аудиокодека сприяє усуненню наведень від інших компонентів.
-
Якісне звучання
Конденсатори відомих японських виробників сприяють високій якості звуку.
-
Ексклюзивний кодек S1200A
Забезпечує глибоке звукову сцену та широкий динамічний діапазон.
-
Ізоляція
Забезпечує якісний поділ аналогової та цифрової частини для зниження рівня взаємних перешкод.
Співвідношення сигнал/шум
Порівняння характеристик
Завдяки використанню в в материнських платах ASUS серії TUF Gaming X570 унікального аудиокодека Realtek S1220A стереозвук на лінійному аудіовиході плати має безпрецедентне співвідношення сигнал-шум (SNR) 108 дБ, а рівень SNR на лінійному вході складає 103 дБ.
ПРОСТОРОВЕ ЗВУЧАННЯ DTS ДЛЯ ІГРОВИХ ГАРНІТУР
Технологія DTS Custom, реалізована в аудіосистемі цієї материнської плати, використовує спеціальні алгоритми для емуляції просторового звучання при використанні стереонаушников і гарнітур. Вона працює у трьох режимах, оптимізованих під ігри певних жанрів.
ПОВІТРЯНИЙ РЕЖИМ
У цьому режимі, оптимальному для MOBA-арен, стратегій і спортивних симуляторів, створюється відчуття, ніби геймер перебуває над ігровим світом, при цьому сам звук йде спереду.
ЗВУКОВА ПАНОРАМА
Цей режим перенесе вас прямо в центр того, що відбувається у грі – ідеальний ефект для рольових та екшн-ігор.
Тактичний режим
Посилення ледь чутних звуків, щоб ви легко змогли виявити ворога, який зачаївся.
ЗАПАЛИ ГРУ!
Система ASUS Aura Sync дає можливість використовувати разом як зовнішні світлодіодні стрічки, так і відразу декілька пристроїв із вбудованим світлодіодним підсвічуванням Aura, забезпечуючи ідеальну синхронізацію візуальних ефектів у єдиному центрі керування. За допомогою Aura Sync ви зможете створити справжню симфонію світла й зробити зовнішній вигляд свого комп’ютера справді унікальним!
Дізнатися більше про ASUS Aura Sync.
Статика
Дихання
Стробування
Веселка
Циклічне відтворення
Зоряне небо
Музика
Smart
Роз’єм для адресованих світлодіодних стрічок другого покоління
Роз’єм для RGB-стрічок
_2d_aura_bg.png)
_2d_aura.png)
РОЗ’ЄМ ДЛЯ АДРЕСОВАНИХ СВІТЛОДІОДНИХ СТРІЧОК ДРУГОГО ПОКОЛІННЯ
Роз'єм для адресованих світлодіодних стрічок, який використовується на материнській платі TUF Gaming X570-Plus визначати кількість світлодіодів на стрічках другого покоління, що дозволяє програмному забезпеченню автоматично налаштовувати світлові ефекти для конкретних пристроїв. Нові роз'єми також забезпечують зворотну сумісність із наявними пристроями, що підтримують підсвічування Aura.
ТЕХНОЛОГІЇ AMD
Чипсет AMD X570
Чипсет AMD X570 забезпечує широкі можливості з розгону процесорів AMD Ryzen™ 2-го і 3-го поколінь / AMD Ryzen™ 1-го і 2-го поколінь із графікою Radeon™ Vega для роз'єму AM4. Крім того, він оптимізований під використання багатопроцесорних графічних конфігурацій на базі технологій NVIDIA NVIDIA SLI® і AMD CrossFireX™ Чипсет також підтримує ліній PCI Express® 4.0/3.0, порти USB 3.2 Gen2 (10 Гбіт/с) і SATA 6 Гбіт/с для підключення периферійних пристроїв.
Процесорний роз'єм AMD AM4 для AMD Ryzen™ 2-го і 3-го поколінь / AMD Ryzen™ 1-го і 2-го поколінь із графікою Radeon™ Vega
Процесори AMD Ryzen ™ 3-го покоління втілюють інноваційну микроархитектуру Zen і нараховують до 16 ядер, виготовлених за технологією 7 нм. Процесори AMD для роз'єму AM4 підтримують інтерфейс USB 3.2 Gen2 (10 Гбіт/с), 16 ліній PCI Express® 4.0/3.0 і двоканальну оперативну пам’ять DDR4.
