[Материнская плата] Совместимость между картой расширения Hyper M.2 X16 и дискретной видеокартой

Последнее обновление : 2024/02/26 17:05

Отправить на мой email Открыть на смартфоне Копировать ссылку

Продукт HYPER M.2 X16 Card, HYPER M.2 X16 Card V2, HYPER M.2 X16 GEN 4 CARD, HYPER M.2 X16 GEN5 CARD, PRIME H770-PLUS D4, PRIME H770-PLUS D4-CSM, PRIME X670E-P, PRIME X670E-P-CSM, PRIME X670E-PRO WIFI, PRIME X670E-PRO WIFI-CSM, PRIME X670-P, PRIME X670-P WIFI, PRIME X670-P WIFI-CSM, PRIME X670-P-CSM, PRIME Z790-A WIFI, PRIME Z790-A WIFI-CSM, PRIME Z790-A-CSM, PRIME Z790M-PLUS, PRIME Z790M-PLUS D4, PRIME Z790M-PLUS D4-CSM, PRIME Z790M-PLUS-CSM, PRIME Z790-P, PRIME Z790-P D4, PRIME Z790-P D4-CSM, Pro WS TRX50-SAGE WIFI, Pro WS W790-ACE, Pro WS W790E-SAGE SE, Pro WS WRX80E-SAGE SE, Pro WS WRX80E-SAGE SE WIFI, Pro WS WRX80E-SAGE SE WIFI II, Pro WS WRX90E-SAGE SE, ProArt X670E-CREATOR WIFI, ProArt Z790-CREATOR WIFI, ROG CROSSHAIR X670E EXTREME, ROG CROSSHAIR X670E GENE, ROG CROSSHAIR X670E HERO, ROG MAXIMUS Z690 HERO, ROG MAXIMUS Z790 HERO, ROG STRIX B450-F GAMING, ROG STRIX B450-I GAMING, ROG STRIX X470-F GAMING, ROG STRIX X470-I GAMING, ROG STRIX X570-E GAMING, ROG STRIX X570-F GAMING, ROG STRIX X570-I GAMING, ROG STRIX X670E-A GAMING WIFI, ROG STRIX X670E-E GAMING WIFI, ROG STRIX X670E-F GAMING WIFI, ROG STRIX X670E-I GAMING WIFI, ROG STRIX Z690-A GAMING WIFI D4, ROG STRIX Z690-E GAMING WIFI, ROG STRIX Z690-F GAMING WIFI, ROG STRIX Z690-G GAMING WIFI, ROG STRIX Z690-I GAMING WIFI, ROG STRIX Z790-A GAMING WIFI, ROG STRIX Z790-A GAMING WIFI D4, ROG STRIX Z790-A GAMING WIFI II, ROG STRIX Z790-A GAMING WIFI S, ROG STRIX Z790-E GAMING WIFI, ROG STRIX Z790-E GAMING WIFI II, ROG STRIX Z790-F GAMING WIFI, ROG STRIX Z790-F GAMING WIFI II, ROG STRIX Z790-H GAMING WIFI, ROG STRIX Z790-I GAMING WIFI, ROG ZENITH EXTREME, ROG ZENITH EXTREME ALPHA, TUF B450M-PLUS GAMING, TUF B450-PLUS GAMING, TUF GAMING H770-PRO WIFI, TUF GAMING X570-PLUS, TUF GAMING X570-PLUS (WI-FI), TUF GAMING X670E-PLUS, TUF GAMING X670E-PLUS WIFI, TUF GAMING Z690-PLUS D4, TUF GAMING Z690-PLUS WIFI D4, TUF GAMING Z790-BTF WIFI, TUF GAMING Z790-PLUS D4, TUF GAMING Z790-PLUS WIFI, TUF GAMING Z790-PLUS WIFI D4, TUF GAMING Z790-PRO WIFI, TUF X470-PLUS GAMING

[Материнская плата] Совместимость между картой расширения Hyper M.2 X16 и дискретной видеокартой

Устройства: HYPER M.2 X16 Card, HYPER M.2 X16 Card V2, HYPER M.2 X16 GEN 4 CARD, PRIME B350M-A, PRIME B350M-E, PRIME B350M-K, PRIME B350-PLUS, PRIME B450M-A, PRIME B450M-K, PRIME B450-PLUS, PRIME TRX40-PRO, PRIME TRX40-PRO S, PRIME X299 EDITION 30, PRIME X299-A, PRIME X299-A II, PRIME X299-DELUXE, PRIME X299-DELUXE II, PRIME X399-A, PRIME X470-PRO, PRIME X570-P, PRIME X570-PRO, PRIME Z370-A, PRIME Z370-A II, PRIME Z370M-PLUS II, PRIME Z370-P, PRIME Z370-P II, PRIME Z390-A, PRIME Z390M-PLUS, PRIME Z390-P, PRIME Z690-A, PRIME Z690-P, PRIME Z690-P D4, PRIME Z690-P WIFI, PRIME Z690-P WIFI D4, Pro WS C422-ACE, Pro WS C621-64L SAGE, Pro WS C621-64L SAGE/10G, Pro WS X570-ACE, ProArt Z690-CREATOR WIFI, ROG CROSSHAIR VI EXTREME, ROG CROSSHAIR VI HERO (WI-FI AC), ROG CROSSHAIR VII HERO, ROG CROSSHAIR VII HERO (WI-FI), ROG CROSSHAIR VIII FORMULA, ROG CROSSHAIR VIII HERO, ROG CROSSHAIR VIII HERO (WI-FI), ROG CROSSHAIR VIII IMPACT, ROG MAXIMUS X APEX, ROG MAXIMUS X CODE, ROG MAXIMUS X FORMULA, ROG MAXIMUS X HERO (WI-FI AC), ROG MAXIMUS XI CODE, ROG MAXIMUS XI FORMULA, ROG MAXIMUS XI HERO, ROG MAXIMUS XI HERO (WI-FI), ROG MAXIMUS XI HERO(WI-FI) CODR: Black 4 Edition, ROG MAXIMUS Z690 APEX, ROG MAXIMUS Z690 EXTREME, ROG MAXIMUS Z690 EXTREME GLACIAL, ROG MAXIMUS Z690 FORMULA, ROG MAXIMUS Z690 HERO, ROG RAMPAGE VI EXTREME, ROG RAMPAGE VI EXTREME ENCORE, ROG RAMPAGE VI EXTREME OMEGA, ROG STRIX B350-F GAMING, ROG STRIX B350-I GAMING, ROG STRIX B450-F GAMING, ROG STRIX B450-I GAMING, ROG STRIX TRX40-E GAMING, ROG STRIX X299-E GAMING, ROG STRIX X299-E GAMING II, ROG STRIX X299-XE GAMING, ROG STRIX X399-E GAMING, ROG STRIX X470-F GAMING, ROG STRIX X470-I GAMING, ROG STRIX X570-E GAMING, ROG STRIX X570-F GAMING, ROG STRIX X570-I GAMING, ROG STRIX Z370-E GAMING, ROG STRIX Z370-F GAMING, ROG STRIX Z370-G GAMING, ROG STRIX Z370-G GAMING (WI-FI AC), ROG STRIX Z370-H GAMING, ROG STRIX Z370-I GAMING, ROG STRIX Z390-E GAMING, ROG STRIX Z390-F GAMING, ROG STRIX Z390-H GAMING, ROG STRIX Z390-I GAMING, ROG STRIX Z690-A GAMING WIFI D4, ROG STRIX Z690-E GAMING WIFI, ROG STRIX Z690-F GAMING WIFI, ROG STRIX Z690-G GAMING WIFI, ROG STRIX Z690-I GAMING WIFI, ROG ZENITH EXTREME, ROG ZENITH EXTREME ALPHA, TUF B350M-PLUS GAMING, TUF B450M-PLUS GAMING, TUF B450-PLUS GAMING, TUF GAMING X570-PLUS, TUF GAMING X570-PLUS (WI-FI), TUF GAMING Z690-PLUS D4, TUF GAMING Z690-PLUS WIFI D4, TUF X299 MARK 1, TUF X299 MARK 2, TUF X470-PLUS GAMING, TUF Z370-PLUS GAMING, TUF Z370-PLUS GAMING II, TUF Z370-PRO GAMING, TUF Z390M-PRO GAMING, TUF Z390M-PRO GAMING (WI-FI), TUF Z390-PLUS GAMING, TUF Z390-PLUS GAMING (WI-FI), TUF Z390-PRO GAMING, WS C422 PRO/SE, WS C621E SAGE, WS X299 PRO, WS X299 PRO/SE

[Материнская плата] Совместимость бифуркации PCIE между картами серии Hyper M.2 и дополнительными видеокартами.

Максимальное количество поддерживаемых твердотельных накопителей M.2 зависит от разных ЦПУ.

Ограничения и конфигурации для установки M.2 SSD

Ограничения

1. Обновите BIOS до последней версии, прежде чем использовать функцию RAID на ЦПУ.

2. Для материнских плат серий Z590, Z490, Z390 и Z370 для использования функции RAID на ЦПУ установите IRST версии 16 или выше. Для платформы Intel - запустить функцию Intel RAID on CPU только на твердотельных накопителях Intel.

3. Для материнских плат серий X299 установите прошивку VROC firmware, чтобы использовать функцию VROC. Для платформы Intel - запустить функцию Intel VROC только для твердотельных накопителей Intel.

(Помощь по загрузке прошивке в пункте 4 ниже, в разделе FAQ )

4. Для ROG STRIX Z590-I GAMING WIFI обязательно используйте iGPU (встроенный графический процессор), если необходимо использовать карту серии Hyper M.2 на материнской плате.

Конфигурации

Максимальное количество поддерживаемых твердотельных накопителей M.2 сильно зависит от различных ЦПУ и материнских плат. Следуйте инструкциям по установке твердотельных накопителей M.2.

Один M.2 SSD

Два M.2 SSDs

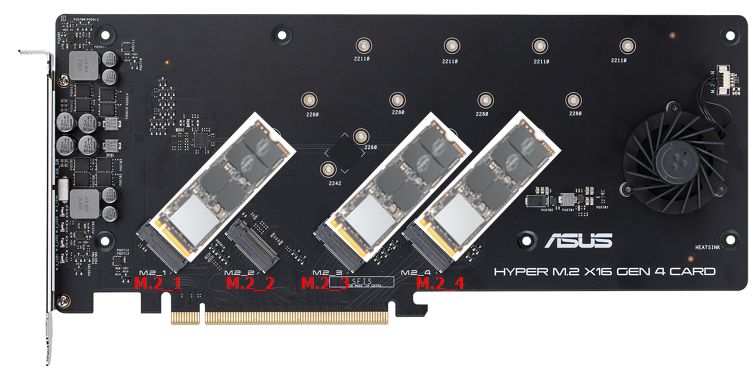

Три M.2 SSDs (следуйте изображению ниже, чтобы установить твердотельные накопители, если требуется установить только три твердотельных накопителя в разъём PCIe, который может определять до четырёх твердотельных накопителей)

Четыре M.2 SSDs

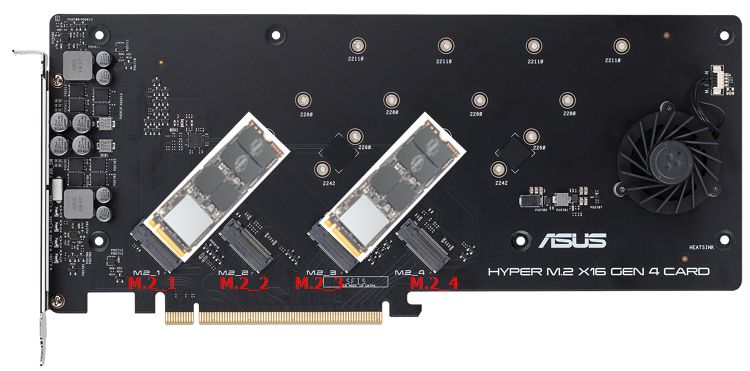

*Следуйте приведённым ниже инструкциям, чтобы установить твердотельные накопители M.2, если слот PCIe на материнской плате может считывать только три твердотельных накопителя M.2 в списке моделей.

Один M.2 SSD

Два M.2 SSDs

Три M.2 SSDs

Выясните количество твердотельных накопителей M.2, которые материнская плата будет отображать при использовании карты серии Hyper M.2.

Шаг 1. Найдите название Вашей материнской платы в списке моделей. Для примера взяли "ROG RAMPAGE VI EXTREME OMEGA".

Шаг 2. Проверьте используемый ЦПУ. Для серии Intel проверьте линии PCI Express; Для серии AMD проверьте название модели процессора.

Шаг 3. Проверьте слот PCIE, в который хотите установить дополнительные графические карты. Пример: 48-канальный ЦПУ, установка дополнительной графической карты на PCIEX16_1.

Шаг 4. При установке четырёх твердотельных M.2 - накопителей на PCIEX16_2 не останется дополнительных линий для совместимости твердотельных накопителей M.2 с PCIEX16_3.

При установке двух твердотельных накопителей M.2 на PCIEX16_2 будут доступны линии для совместимости двух твердотельных накопителей M.2 с PCIEX16_3.

Список моделей (От мая 2023 г.)

INTEL

Чипсет Intel	Модель	VROC KEY	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16 в зависимости от ЦПУ
				48-линий ЦПУ	44-линий ЦПУ	28-линий ЦПУ
				Количество M.2 SSD	Количество M.2 SSD	Количество M.2 SSD
X299	ROG RAMPAGE VI EXTREME Encore	V	PCIeX16_1	4	4	4
			PCIeX16_2	4	4	2
			PCIeX16_3	2	2	1
	ROG STRIX X299-E GAMING II	V	PCIeX16_1	4	4	4
			PCIeX16_2	4	4	2
			PCIeX16_3	2	1	1
	PRIME X299 EDITION 30	V	PCIeX16_1	4	4	4
	PRIME X299-DELUXE II
	PRIME X299-A II
	ROG STRIX X299-XE GAMING
	ROG STRIX X299-E GAMING
	PRIME X299-A
	TUF X299 MARK 1		PCIeX16_2	4	4	2
	TUF X299 MARK 2		PCIeX16_3	2	2	Не поддерживается
	PRIME X299-DELUXE	V	PCIeX16_1	4	4	4
			PCIeX16_3	4	4	2
			PCIeX16_4	2	2	Не поддерживается
	ROG RAMPAGE VI EXTREME OMEGA	V	PCIeX16_1	4	4	4/2
			PCIeX16_2	4/2	4/2	2
			PCIeX16_3	0/2	0/2	0/2
	WS X299 PRO/SE WS X299 PRO	V	PCIeX16_1	4	4	4
			PCIeX16_2	4	4	2
			PCIeX16_3	2	2	Не поддерживается
			PCIeX16_4	1	1	1
	ROG RAMPAGE VI EXTREME	V	PCIeX16_1	4	4	4/2
			PCIeX8_2	0/2	0/2	2
			PCIeX16_3	4/2	4/2	2
			PCIeX8_4	2	2	Не поддерживается
	ROG RAMPAGE VI EXTREME OMEGA	V	PCIeX16_1	4	4	4/2
			PCIeX16_2	4/2	4/2	2
			PCIeX16_3	0/2	0/2	0/2
Чипсет Intel	Модель	VROC KEY	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16 в зависимости от ЦПУ
				48-линий ЦПУ
				Количество M.2 SSD
C422	WS C422 PRO/SE	V	PCIeX16_1	4
			PCIeX16_2	4
			PCIeX16_3	4
			PCIeX16_4	Не поддерживается
	Pro WS C422-ACE	V	PCIeX16_1	4
			PCIeX16_2	4
			PCIeX16_3	2
Чипсет Intel	Модель	VROC KEY	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16 в зависимости от ЦПУ
				64-линий ЦПУ(Xeon-W)	48-линий ЦПУ(Xeon-SP)
				Количество M.2 SSD	Количество M.2 SSD
C621	Pro WS C621-64L SAGE Pro WS C621-64L SAGE/10G	V	PCIeX16_1	4	4
			PCIeX16_2	4	4
			PCIeX16_3	4	4
			PCIeX16_4	Не поддерживается	Не поддерживается
	WS C621E SAGE	V	PCIeX16_1	Не поддерживается	4 от ЦПУ 2
			PCIeX16_2	Не поддерживается	2 от ЦПУ 2
			PCIeX16_3	Не поддерживается	4 от ЦПУ 1
			PCIeX16_4	Не поддерживается	Не поддерживается
			PCIeX16_5	Не поддерживается	4 от ЦПУ 1
			PCIeX16_6	Не поддерживается	2 от ЦПУ 2
			PCIeX16_7	Не поддерживается	4 от ЦПУ 2
Чипсет Intel	Модель	VROC KEY	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16 (Поддержка SSD PCIe Gen4)
Z390	ROG MAXIMUS XI FORMULA ROG MAXIMUS XI CODE ROGMAXIMUS XI HERO (WI-FI) Call of Duty®: Black Ops 4 Edition ROG MAXIMUS XI HERO (WI-FI) ROG MAXIMUS XI HERO ROG STRIX Z390-E GAMING ROG STRIX Z390-F GAMING ROG STRIX Z390-H GAMING PRIME Z390-A TUF Z390-PRO GAMING TUF Z390M-PRO GAMING (WI-FI) TUF Z390M-PRO GAMING ROG ZENITH II EXTREME ALPHA		PCIeX16_1	3/1
			PCIeX16_2	0/2
	ROG STRIX TRX40-XE GAMINGROG STRIX Z390-I GAMING PRIME Z390-P PRIME Z390M-PLUS TUF Z390-PLUS GAMING (WI-FI) TUF Z390-PLUS GAMING PRIME TRX40-PRO S		PCIeX16_1	3
Z370	ROG MAXIMUS X FORMULA ROG MAXIMUS X CODE ROG MAXIMUS X HERO (WI-FI AC) ROG MAXIMUS X APEX		PCIeX16_2	2
	ROG STRIX Z370-E GAMING ROG STRIX Z370-F GAMING ROG STRIX Z370-H GAMING ROG STRIX Z370-G GAMING (WI-FI AC) ROG STRIX Z370-G GAMING PRIME Z370-A II PRIME Z370-A TUF Z370-PRO GAMING		PCIeX16_1	3/1
			PCIeX16_2	0/2
	ROG STRIX Z370-I GAMING PRIME Z370-P PRIME Z370-P II PRIME Z370M-PLUS II TUF Z370-PLUS GAMING II TUF Z370-PLUS GAMING		PCIeX16_1	3
Z490	ROG MAXIMUS XII FORMULA ROG MAXIMUS XII APEX ROG STRIX Z490-E GAMING ROG STRIX Z490-F GAMING PRIME Z490-A ProArt Z490-CREATOR 10G ROG MAXIMUS X CODE ROG MAXIMUS X HERO (WI-FI AC) ROG MAXIMUS X APEX		PCIeX16_1	3/1
			PCIeX16_2	0/2
	ROG MAXIMUS XII HERO (WI-FI) ROG STRIX Z490-H GAMING ROG STRIX Z490-A GAMING		PCIeX16_1	3/1
			PCIeX16_2	0/1
			PCIeX16_3	0/2
	ROG STRIX Z490-G GAMING (WI-FI) ROG STRIX Z490-G GAMING ROG STRIX Z490-I GAMING PRIME Z490-P PRIME Z490-V PRIME Z490M-PLUS TUF GAMING Z490-PLUS (WI-FI) TUF GAMING Z490-PLUS		PCIeX16_1	3
W480	Pro WS W480-ACE		PCIEX16_1	3/1
			PCIEX16_2	0/2
Чипсет Intel	Модель	VROC KEY	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16
				Количество/скорость M.2 SSD
Z690	ROG MAXIMUS Z690 EXTREME GLACIAL		PCIEX16(G5)_1	1(X8)/ 2(X8+X8)*
	ROG MAXIMUS Z690 EXTREME
	ROG MAXIMUS Z690 FORMULA
	ROG MAXIMUS Z690 APEX		PCIEX16(G5)_2	1(X8)*/ 0
	ROG MAXIMUS Z690 HERO		PCIEX16(G5)_1	1(X16)*
	ProArt Z690-Creator WIFI		PCIEX16(G5)_2	1(X8)*
	ROG STRIX Z690-E GAMING WIFI		PCIEX16(G5)_1	2(X8+X8)**
	ROG STRIX Z690-F GAMING WIFI
	ROG STRIX Z690-G GAMING WIFI
	ROG STRIX Z690-A GAMING WIFI D4
	ROG STRIX Z690-I GAMING WIFI
	PRIME Z690-A
	PRIME Z690-P
	PRIME Z690-P WIFI
	PRIME Z690-P D4
	PRIME Z690-P WIFI D4
	PRIME Z690M-PLUS D4
	TUF GAMING Z690-PLUS WIFI D4
	TUF GAMING Z690-PLUS D4
W680	Pro WS W680-ACE IPMI		PCIEX16(G5)_1	1(X8)/ 2(X8+X8)*
	Pro WS W680-ACE		PCIEX16(G5)_2	1(X8)*/ 0
Чипсет Intel	Модель	VROC KEY	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16
				Количество/скорость M.2 SSD
Z790	ROG MAXIMUS Z790 HERO		PCIEX16(G5)_1	1(X16)/ 2(X8+X8)
			PCIEX16(G5)_2	1(X8) /X0
	ROG STRIX Z790-E GAMING WIFI		PCIEX16(G5)_1	1(X8)/ 1(X16)/ 2(X8+X8)
	ROG STRIX Z790-F GAMING WIFI		PCIEX16(G5)	1(X16) / 2(X8+X8)
	ROG STRIX Z790-A GAMING WIFI
	ROG STRIX Z790-A GAMING WIFI D4
	ROG STRIX Z790-H GAMING WIFI
	ROG STRIX Z790-I GAMING WIFI		PCIEX16(G5)_1	1(X8) /1(X16)/ 2(X8+X8)
	PROART Z790-CREATOR WIFI		PCIEX16(G5)_1	1(X16)/ 2(X8+X8)
			PCIEX16(G5)_2	1(X8)/X0
	PRIME Z790M-PLUS D4		PCIEX16(G5)	2(/x8+x8)
	TUF GAMING Z790-PLUS WIFI D4		PCIEX16(G5)	1(X16)/ 2(X8+X8)
	TUF GAMING Z790-PLUS D4		PCIEX16(G5)	1(X16)/ 2(X8+X8)
	TUF GAMING Z790-PLUS WIFI		PCIEX16(G5)	1(X16)/ 2(X8+X8)
	PRIME Z790-P WIFI		PCIEX16(G5)	1(X16)/ 2(X8+X8)
	PRIME Z790-P		PCIEX16(G5)	1(X16)/ 2(X8+X8)
	PRIME Z790-P D4		PCIEX16(G5)	1(X16)/ 2(X8+X8)
	PRIME Z790-P WIFI D4		PCIEX16(G5)	1(X16)/ 2(X8+X8)
	PRIME Z790-A WIFI		PCIEX16(G5)	1(X16)/ 2(X8+X8)
H770	TUF GAMING H770-PRO WIFI		PCIEX16(G5)	1(X16)/ 2(X8+X8)
	PRIME H770-PLUS D4		PCIEX16(G5)	1(X16)/ 2(X8+X8)
Чипсет Intel	Модель		PCIe x16 слот	Бифуркация PCIe для слота PCIe x16 в зависимости от ЦПУ
				Процессор W-3400 (112-линий)	Процессор W-2400 processors (64-линии)
				Количество M.2 SSD	Количество M.2 SSD
W790	Pro WS W790E-SAGE SE	V	PCIEX16(G5)_1	4 (x4+ x4+ x4+ x4)	4 (x4+ x4+ x4+ x4)
			PCIEX16(G5)_2	4 (x4+ x4+ x4+ x4)	Не поддерживается
			PCIEX16(G5)_3	4 (x4+ x4+ x4+ x4)	4 (x4+ x4+ x4+ x4)
			PCIEX16(G5)_4	4 (x4+ x4+ x4+ x4)	Не поддерживается
			PCIEX16(G5)_5	4 (x4+ x4+ x4+ x4)	4 (x4+ x4+ x4+ x4)
			PCIEX16(G5)_6	2 (x4+ x4)	Не поддерживается
			PCIEX16(G5)_7	4 (x4+ x4+ x4+ x4)	4 (x4+ x4+ x4+ x4)
	Pro WS W790-ACE	V	PCIEX16(G5)_1	4 (x4+ x4+ x4+ x4)	4 (x4+ x4+ x4+ x4)
			PCIEX16(G5)_2	4 (x4+ x4+ x4+ x4)	4 (x4+ x4+ x4+ x4)
			PCIEX16(G5)_3	4 (x4+ x4+ x4+ x4)	4 (x4+ x4+ x4+ x4)
			PCIEX16(G5)_4	0/2 (x4+ x4)	0/2 (x4+ x4)
			PCIEX16(G5)_5	4 (x4+ x4+ x4+ x4)/2 (x4+ x4)	4 (x4+ x4+ x4+ x4)/2 (x4+ x4)

При установке карты HYPER M.2 X16 GEN5 в интерфейс PCIE GEN4 на материнской плате серии W790 обязательно установите режим Gen 4 для интерфейса PCIe, в который Вы хотите подключить карту HYPER M.2 X16 GEN5. Более подробную информацию о конфигурациях PCIe можно найти в руководстве по BIOS для материнских плат серии W790.

AMD

Чипсет AMD	Модель	PCIe x16 слот	3е поколение процессоров AMD Ryzen™ (Поддержка SSD PCIe Gen4)
TRX40	ROG ZENITH II EXTREME ROG ZENITH II EXTREME ALPHA	PCIeX16_1	4
		PCIeX16_2	2
		PCIeX16_3	4
	ROG STRIX TRX40-XE GAMING ROG STRIX TRX40-E GAMING PRIME TRX40-PRO PRIME TRX40-PRO S	PCIeX16_4	2
		PCIeX16_1	4
		PCIeX16_2	4
		PCIeX16_3	4
Чипсет AMD	Модель	PCIe x16 слот	1ое поколение процессоров AMD Ryzen™ Threadripper™ (Поддержка SSD PCIe Gen3)		2ое поколение процессоров™ Threadripper™ (Поддержка SSD PCIe Gen3)
X399	ROG STRIX X399-E GAMING PRIME X399-A ROG ZENITH II EXTREME ALPHA	PCIeX16_1	4		4
		PCIeX16_2	2		2
		PCIeX16_3	4		4
		PCIeX16_4	2		2
	ROG ZENITH EXTREME ROG STRIX TRX40-E GAMING PRIME TRX40-PRO PRIME TRX40-PRO S	PCIeX16_1	4		4
		PCIeX16_2	2		2
		PCIeX16_3	4		4
		PCIeX16_4	2		2
		PCIeX4	1		1
Чипсет AMD	Модель	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16 в зависимости от ЦПУ Ryzen
			Процессор AMD Ryzen™ 1000 Series/ 2000 Series/ 3000 Series/5000 Series	Процессор AMD Ryzen™ 5000 G-Series/ 4000 G-Series	Процессор AMD Ryzen™ 2000 G-Series/ 3000 G-Series/ 7th Generation A-Series/ Athlon X4 Series
			Количество M.2 SSD	Количество M.2 SSD	Количество M.2 SSD
X470	CROSSHAIR VII HERO	PCIEX16_1	4(X4+X4+X4+X4)/2(X4+X4)	3(X8+X4+X4)/1(X8)	2(X4+X4)
	CROSSHAIR VII HERO (Wi-Fi)
	ROG STRIX X470-F GAMING	PCIEX16_2	0/2(X4+X4)	0/2(X4+X4)	Не поддерживается
	PRIME X470-PRO
		PCIEX16_3	1(X4)	1(X4)	1(X4)

	TUF X470-PLUS GAMING	PCIEX16_1	4(X4+X4+X4+X4)	3(X8+X4+X4)	2(X4+X4)
		PCIEX16_2	1(X4)	1(X4)	1(X4)
	ROG STRIX X470-I GAMING	PCIEX16	Не поддерживается	3(X8+X4+X4)	2(X4+X4)
Чипсет AMD	Модель	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16 в зависимости от ЦПУ Ryzen
			AMD Ryzen™ 1000 Series/ 2000 Series/ 3000 Series/ 5000 Series Processors	AMD Ryzen™ 5000 G-Series/ 4000 G-Series processors	AMD Ryzen™ 2000 G-Series/ 3000 G-Series processors
			Количество M.2 SSD	Количество M.2 SSD	Количество M.2 SSD
B450	ROG STRIX B450-E GAMING	PCIEX16_1	4(X4+X4+X4+X4)/2(X4+X4)	3(X8+X4+X4)/1(X8)	2(X4+X4)
	ROG STRIX B450-F GAMING	PCIEX16_2	0/2(X4+X4)	0/2(X4+X4)	Not supported
	ROG STRIX B450-F GAMING II	PCIEX16_3	1(X4)	1(X4)	1(X4)
	TUF GAMING B450-PLUS II	PCIEX16_1	4(X4+X4+X4+X4)	3(X8+X4+X4)	2(X4+X4)
	TUF B450-PRO GAMING
	TUF B450-PLUS GAMING
	TUF GAMING B450M-PRO S
	TUF GAMING B450M-PRO II
	TUF B450M-PRO GAMING	PCIEX16_2	1(X4)	1(X4)	1(X4)
	TUF GAMING B450M-PLUS II
	TUF B450M-PLUS GAMING
	PRIME B450-PLUS
	PRIME B450M-A II	PCIEX16	Not supported	3(X8+X4+X4)	2(X4+X4)
	PRIME B450M-A
	PRIME B450M-K II
	PRIME B450M-K
	B450M-DRAGON
	ROG STRIX B450-I GAMING
Чипсет AMD	Модель	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16 в зависимости от ЦПУ или ГПУ Ryzen
			AMD Ryzen™ 3000 Series/ 5000 Series Processors (Support PCIe Gen 4 SSDs)	AMD Ryzen™ 2000 Series processors (only support PCIe Gen 3 SSDs)	AMD Ryzen™ 5000 G-Series/ 4000 G-Series processors (only support PCIe Gen 3 SSDs)	AMD Ryzen™ 2000 G-Series/ 3000 G-Series processors (only support PCIe Gen 3 SSDs)
			Количество M.2 SSD	Количество M.2 SSD	Количество M.2 SSD	Количество M.2 SSD
X570	ROG Crosshair VIII Extreme	PCIEX16_1	4(X4+X4+X4+X4)/2(X4+X4)	4(X4+X4+X4+X4)/2(X4+X4)	3(X8+X4+X4)/1(X8)	2(X4+X4)
		PCIEX16_2	0/2(X4+X4)	0/2(X4+X4)	0/2(X4+X4)	Not supported
	ROG Crosshair VIII Dark Hero	PCIEX16_1	4(X4+X4+X4+X4)/2(X4+X4)	4(X4+X4+X4+X4)/2(X4+X4)	3(X8+X4+X4)/1(X8)	2(X4+X4)
	ROG Crosshair VIII Formula
	ROG Crosshair VIII Hero
	ROG Crosshair VIII Hero (WI-FI)	PCIEX16_2	0/2(X4+X4)	0/2(X4+X4)	0/2(X4+X4)	Not supported
	ROG STRIX X570-E GAMING II
	ROG STRIX X570-E GAMING
	ROG STRIX X570-F GAMING
	Pro WS X570-ACE	PCIEX16_3	1(X4)	1(X4)	1(X4)	1(X4)
	ProArt X570-Creator WIFI
	PRIME X570-PRO
	TUF GAMING X570-PLUS(WI-FI)	PCIEX16_1	4(X4+X4+X4+X4)	4(X4+X4+X4+X4)	3(X8+X4+X4)	2(X4+X4)
	TUF GAMING X570-PLUS
	TUF GAMING X570-PRO WIFI II
	TUF GAMING X570-PRO (WI-FI)
	PRIME X570-P	PCIEX16_2	1(X4)	1(X4)	1(X4)	1(X4)
	ROG Crosshair VIII Impact	PCIEX16	Not supported	Not supported	1(X4)	1(X4)
	ROG Strix X570-I Gaming
Чипсет AMD	Модель	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16 в зависимости от ЦПУ Ryzen
			AMD Ryzen™ 7000 Series Desktop Processors
			Количество M.2 SSD
A620	TUF GAMING A620-PRO WIFI PRIME A620-PLUS WIFI	PCIEX16_1	4(X4+X4+X4+X4)
	TUF GAMING A620M-PLUS WIFI TUF GAMING A620M-PLUS PRIME A620M-A PRIME A620M-E PRIME A620M-K Pro A620M-C-CSM	PCIEX16	4(X4+X4+X4+X4)
Чипсет AMD	Модель	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16 в зависимости от ЦПУ Ryzen
			AMD Ryzen™ 3000 Series/ 5000 Series Processors (Support PCIe Gen 4 SSDs)		AMD Ryzen™ 5000 G-Series/ 4000 G-Series processors (only support PCIe Gen 3 SSDs)
			Количество M.2 SSD		Количество M.2 SSD
B550	ROG STRIX B550-E GAMING	PCIEX16_1	4(X4+X4+X4+X4)/2(X4+X4)		3(X8+X4+X4)/1(X8)
	ROG STRIX B550-XE GAMING WIFI
	ProArt B550-Creator	PCIEX16_2	0/2(X4+X4)		0/2(X4+X4)
		PCIEX16_3	1(X4)		1(X4)
	ROG STRIX B550-F GAMING (WI-FI)	PCIEX16_1	4(X4+X4+X4+X4)		3(X8+X4+X4)
	ROG STRIX B550-A GAMING
	TUF GAMING B550-PLUS WIFI II
	TUF GAMING B550-PLUS (WI-FI)
	TUF GAMING B550-PLUS II
	TUF GAMING B550-PLUS
	TUF GAMING B550-PRO
	PRIME B550-PLUS	PCIEX16_2	1(X4)		1(X4)
	Pro B550M-C/CSM
	TUF GAMING B550M-ZAKU (WI-FI)
	TUF GAMING B550M-PLUS (WI-FI)
	TUF GAMING B550M-PLUS
	PRIME B550M-A (WI-FI)	PCIEX16	Not supported		3(X8+X4+X4)
	PRIME B550M-A AC
	PRIME B550M-A
	PRIME B550M-K
	ROG STRIX B550-I GAMING
Чипсет AMD	Модель	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16 в зависимости от ЦПУ Ryzen
			AMD Ryzen™ 7000 Series Desktop Processors
			Количество M.2 SSD
X670	ROG CROSSHAIR X670E EXTREME	PCIEX16_1	4(X4+X4+X4+X4)/2(X4+X4)
		PCIEX16_2	0/2(X4+X4) /1(X4)
	ROG CROSSHAIR X670E HERO	PCIEX16_1	4(X4+X4+X4+X4)/2(X4+X4)
		PCIEX16_2	0/2(X4+X4)
	ROG STRIX X670E-E GAMING WIFI	PCIEX16_1	4(X4+X4+X4+X4)/2(X4+X4)
		PCIEX16_2	0/1(X4)
		PCIEX16_3	1(X4)
	ProArt X670E-CREATOR WIFI	PCIEX16_1	4(X4+X4+X4+X4)/2(X4+X4)
		PCIEX16_2	0/2(X4+X4)
		PCIEX16_3	1(X2)
	ROG STRIX X670E-F GAMING WIFI ROG STRIX X670E-A GAMING WIFI TUF GAMING X670E-PLUS WIFI TUF GAMING X670E-PLUS PRIME X670E-PRO WIFI PRIME X670-P WIFI PRIME X670-P	PCIEX16_1	4(X4+X4+X4+X4)
		PCIEX16_2	1(X4)
	ROG CROSSHAIR X670 GENE ROG STRIX X670E-I GAMING WIFI	PCIEX16	4(X4+X4+X4+X4)
	PRIME X670-P WIFI PRIME X670E-P PRIME X670-P	PCIEX16_1	4(X4+X4+X4+X4)
		PCIEX16_2	1(X4)
		PCIEX16_3	1(X4)
Чипсет AMD	Модель	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16 в зависимости от ЦПУ Ryzen
			AMD Ryzen™ 7000 Series Desktop Processors
			Количество M.2 SSD
A620	TUF GAMING A620-PRO WIFI PRIME A620-PLUS WIFI	PCIEX16_1	4(X4+X4+X4+X4)
	TUF GAMING A620M-PLUS WIFI TUF GAMING A620M-PLUS PRIME A620M-A PRIME A620M-E PRIME A620M-K Pro A620M-C-CSM	PCIEX16	4(X4+X4+X4+X4)
Чипсет AMD	Модель	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16 в зависимости от ЦПУ Ryzen
			AMD Ryzen™ 7000 Series Desktop Processors
			Количество M.2 SSD
B650	ROG STRIX B650E-E GAMING WIFI	PCIEX16_1	4(X4+X4+X4+X4)/2(X4+X4)
		PCIEX16_2	0/1(X4)
		PCIEX16_3	1(X4)
	ProArt B650-CREATOR	PCIEX16_1	4(X4/X4/X4/X4)/2(X8/X8)
		PCIEX16_2	0/2(X4/X4)
		PCIEX16_3	1(X4)
	ROG STRIX B650E-F GAMING WIFI ROG STRIX B650-A GAMING WIFI TUF GAMING B650-PLUS WIFI TUF GAMING B650-PLUS TUF GAMING B650M-PLUS WIFI TUF GAMING B650M-PLUS PRIME B650-PLUS Pro B650M-CT-CSM	PCIEX16_1	4(X4+X4+X4+X4)
		PCIEX16_2	1(X4)
	PRIME B650M-A WIFI II PRIME B650M-A WIFI PRIME B650M-A II PRIME B650M-A PRIME B650M-A AX II PRIME B650M-A AX ROG STRIX B650E-I GAMING WIFI TUF GAMING B650M-E WIFI TUF GAMING B650M-E PRIME B650M-K	PCIEX16_1	4(X4+X4+X4+X4)
	ROG STRIX B650E-I GAMING WIFI TUF GAMING B650M-E WIFI TUF GAMING B650M-E PRIME B650M-K		4(X4+X4+X4+X4)
Чипсет AMD	Модель	PCIe x16 слот	Бифуркация PCIe для слота PCIe x16 в зависимости от ЦПУ Ryzen
			AMD Ryzen™ Threadripper™ PRO Series Processors
			Количество M.2 SSD
WRX80	Pro WS WRX80-SAGE SE WIFI Pro WS WRX80-SAGE SE WIFI II	PCIEX16_1	4(X4+X4+X4+X4)
		PCIEX16_2	4(X4+X4+X4+X4)
		PCIEX16_3	4(X4+X4+X4+X4)
		PCIEX16_4	4(X4+X4+X4+X4)
		PCIEX16_5	4(X4+X4+X4+X4)
		PCIEX16_6	4(X4+X4+X4+X4)
		PCIEX16_7	4(X4+X4+X4+X4)

Часто задаваемые вопросы

В1: В чем разница между HYPER M.2X16 CARD V2 и HYPER M.2X16 GEN 4 CARD?

О1: HYPER M.2X16 CARD V2 поддерживает PCI Express 3.0, в то же время HYPER M.2X16 GEN 4 CARD поддерживает и PCI Express 3.0 и PCI Express 4.0.

В2: Как проверить пропускную способность линий PCI-Express процессора Intel?

О2: Посетите веб-сайт Intel, чтобы проверить максимальную полосу PCI Express.

https://ark.intel.com/content/www/ru/ru/ark.html#@Processors

В3: Как использовать функцию Intel®VROC на материнских платах серии X299?

О3: Установите аппаратный ключ VROC, чтобы включить дополнительные функции CPU RAID. Из-за особенностей работы ЦПУ функция CPU RAID поддерживается только на твердотельных накопителях Intel®.

* Аппаратный ключ VROC приобретается отдельно.

* Обратитесь к руководству пользователя, чтобы подключить аппаратный ключ VROC.

В4: Как загрузить прошивку IRST или VROC?

О4:

Шаг 1: Перейдите в Центр загрузок ASUS https://www.asus.com/ru/support/Download-Center/

Шаг 2: Введите название модели материнской платы.

Шаг 3: Откройте секцию "Драйверы и Утилиты".

Шаг 4: Выберите Вашу операционную систему.

Шаг 5: Выберите "Загрузить".

Эта информация была полезной?

Yes No

Связаться со службой поддержки

Пожалуйста, свяжитесь со службой поддержки, если информация выше не помогла решить Ваш вопрос.

Приведенная выше информация может быть частично или полностью процитирована с внешних веб-сайтов или источников. Пожалуйста, обратитесь к информации на основе источника, который мы отметили. Пожалуйста, свяжитесь напрямую или спросите у источников, если есть какие-либо дополнительные вопросы, и обратите внимание, что ASUS не имеет отношения к данному контенту / услуге и не несет ответственности за него.
Эта информация может не подходить для всех продуктов из той же категории / серии. Некоторые снимки экрана и операции могут отличаться от версий программного обеспечения.
ASUS предоставляет вышеуказанную информацию только для справки. Если у вас есть какие-либо вопросы о содержании, пожалуйста, свяжитесь напрямую с поставщиком вышеуказанного продукта. Обратите внимание, что ASUS не несет ответственности за контент или услуги, предоставляемые вышеуказанным поставщиком продукта.

ASUS Поддержка FAQ

MyASUS

Наверх
